Общие характеристики
Процессор: BCM2711 на базе Raspberry Pi CM4
ЦПУ: 4-ядерный x64 ARM v8 Cortex-A72 1.5Mhz
Оперативная память: LPDDR4-3200 1 GB (2/4/8 GB опционально)
Энергонезависимая память: 8/16/32GB eMMC
Дополнительная память SSD: (до 4000 ГБ опционально)
Модем: (WiFi, LTE, LoraWan, NB-IoT опционально)
Предустановленная операционная система: Raspbian Lite
Габаритные размеры: 163×145x45mm
Крепление под DIN-рейку: В комплекте
Эксплуатационные характеристики: -25°C… +80°C
(Протестированно -60°C …+100°C)
Составные части шлюза
Устройство AntexGate состоит из следующих частей: платы, корпуса (рисунок 1.1). Крышка крепится к корпусу посредством четырех болтов. При необходимости вскрыть корпус, для модернизации устройства или обновления системы, необходимо выкрутить четыре болта, открутить гайки с антенных разъемов и столкнуть верхнюю крышку вдоль корпуса.
Рисунок 1.1 — Составные части шлюза AntexGate
Устройство платы контроллера
Плата контроллера является двусторонней и условно разделяется на «верх» и «низ».

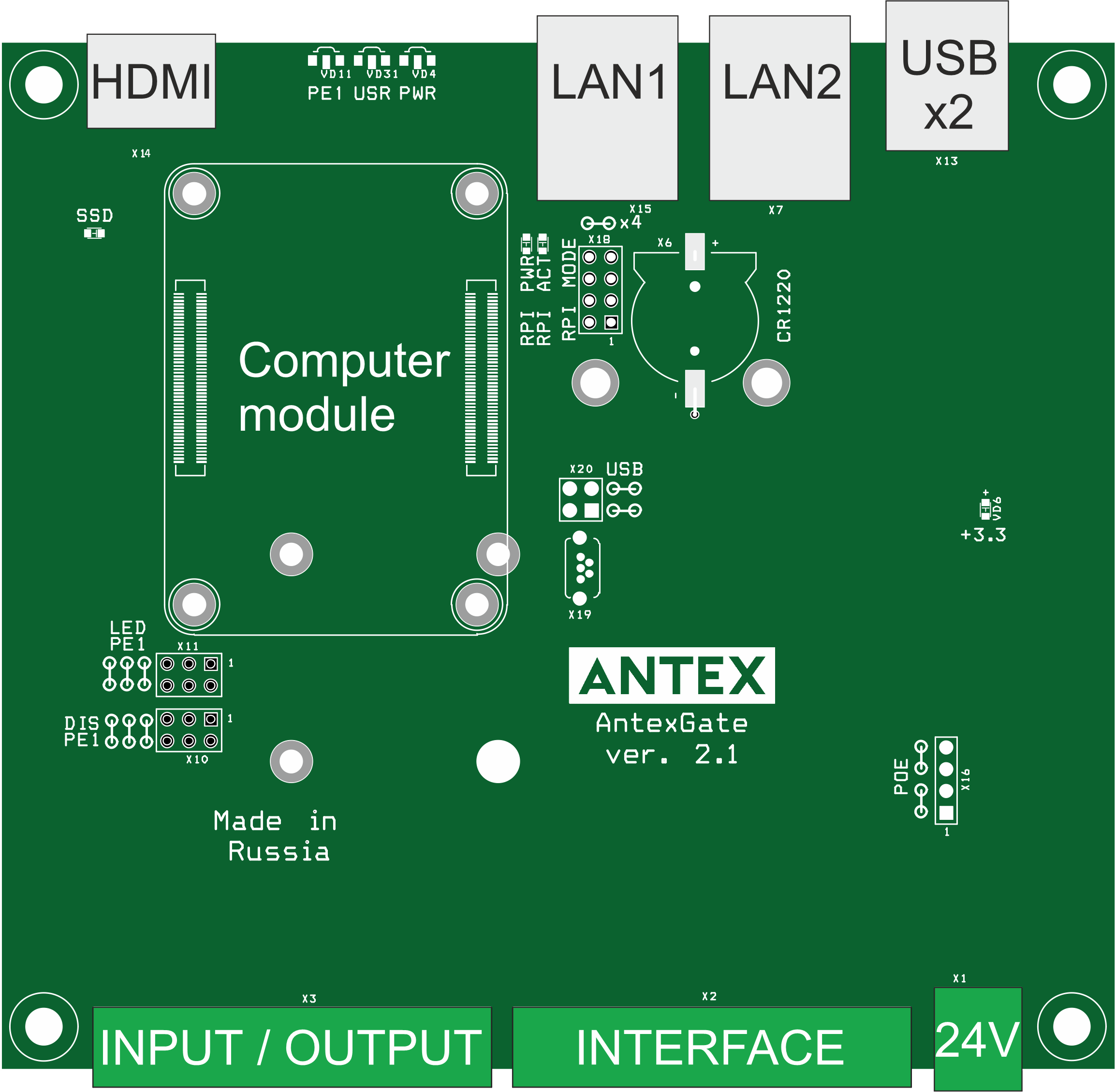

Вид сверху

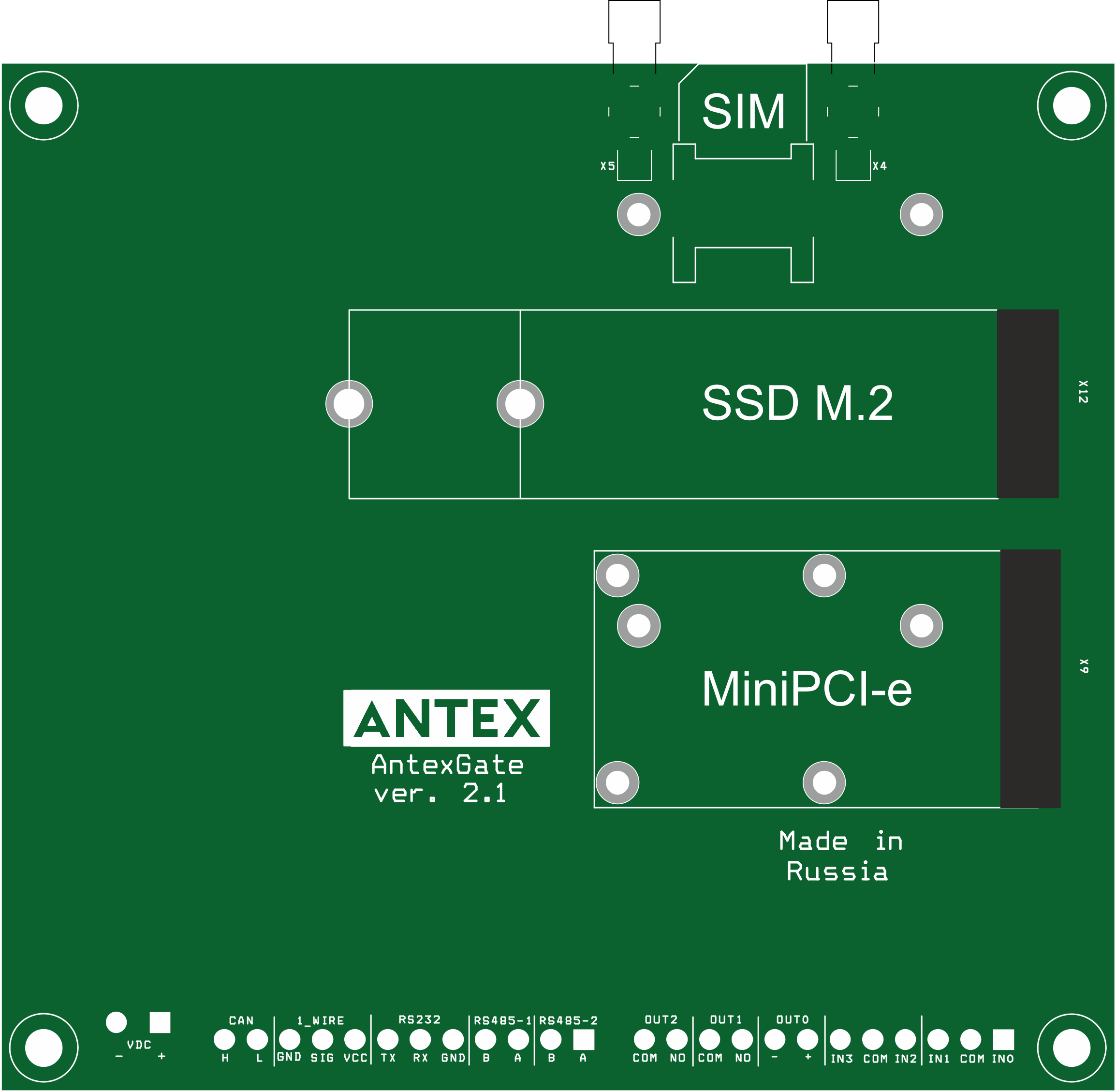

Вид снизу
На схеме «Вид сверху» представлены следующие элементы:
- VD4 (PWR) — светодиод индикации питания;
- VD11 (PE1) — светодиод индикации модуля mPCIe-1;
- VD31 (USR) — программируемый светодиод;
- VD12 (SSD) — светодиод индикации работы SSD диска;
- VD29 (RPI RWR) — светодиод индикации работы вычислительного модуля;
- VD30 (RPI ACT) — светодиод индикации работы EMMC накопителя вычислительного модуля;
- VD6 (3.3v) — светодиод индикации формирования уровня 3.3 вольта для питания внутренней периферии;
- X1 — питание PWR (1 — 12-36В, 2 — GND);
- X2 — клемма подключаемых интерфейсов [RS-485-1 (A, B), RS-485-2 (A, B), RS-232 (GND, RX, TX), 1-Wire (VCC, SIG, GND), CAN (L, H)];
- X3 — клемма дискретных входов/выходов [OPTO IN (DI0+, GND, DI1+,), OPTO IN (DI2+, GND, DI3+,), OPTO OUT (DO0-, DO0+,), RELAY (DO1-, NO1+,), RELAY (DO2-, NO2+,)];
- X14 — HDMI-порт ;
- X15 — LAN-порт 1GB/S с функцией PASSIVE POE 12-48V при установленных перемычках Х16 (внимание не подавать одновременно питание в Х1 и Х14 при установленных перемычках Х16) ;
- X7 — LAN-порт 100MB/S ;
- X13 — 2 x USB-порт ;
- X10 (DIS PE1) — аппаратное отключение функций модуля MiniPCI-e (зависит от технических возможностей модуля расширения);
- X11 (LED PE1) — выбор пина для индикации светодиода VD11 (PE1) MiniPCI-e (зависит от технических возможностей модуля расширения);
- X18 (RPI MODE) — аппаратная настройка функций вычислительного модуля, в том числе вход в режим программирования когда 7 и 8 пин замкнут) ;
- X19 — разъем Micro USB тип B для загрузки образа;
- X20 — подключение периферии. Необходимо снять перемычки для прошивки модуля. По умолчанию 1—2, 3—4;
- X6 — батарея CR1220.
На схеме «Вид снизу» представлены следующие элементы:
- X3 — антенна 1;
- X4 — антенна 2;
- X8 — SIM-карта;
- X9 — разъем mPCIe для подключения модема;
- X12 — разъем M.2 для подключения диска NVMe.
Логическая блок-схема
Рисунок 2 — Логическая блок-схема платы AntexGate
На схеме представлены следующие элементы:
- Rasperry module — модули на базе Rasperry Pi CM4;
- Connector — разъемы для подключения периферийных устройств и оборудования;
- Microchip — микросхемы;
- Optional Module — опциональные модули.
